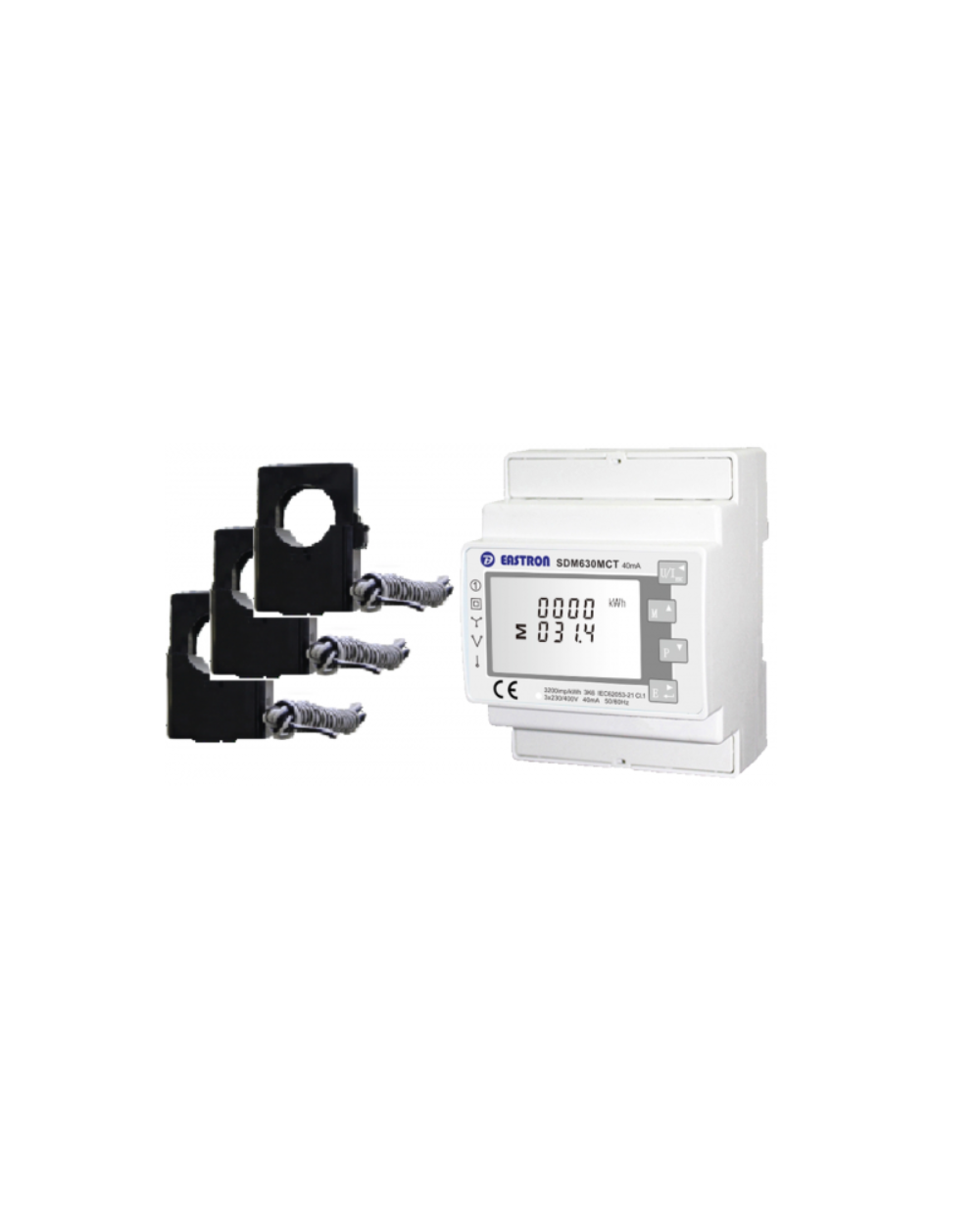

Contor inteligent trifazat TPM-CT-E 0,5-10(100)A, GROWATT

Contor inteligent trifazat TPM-CT-E 0,5-10(100)A, GROWATT

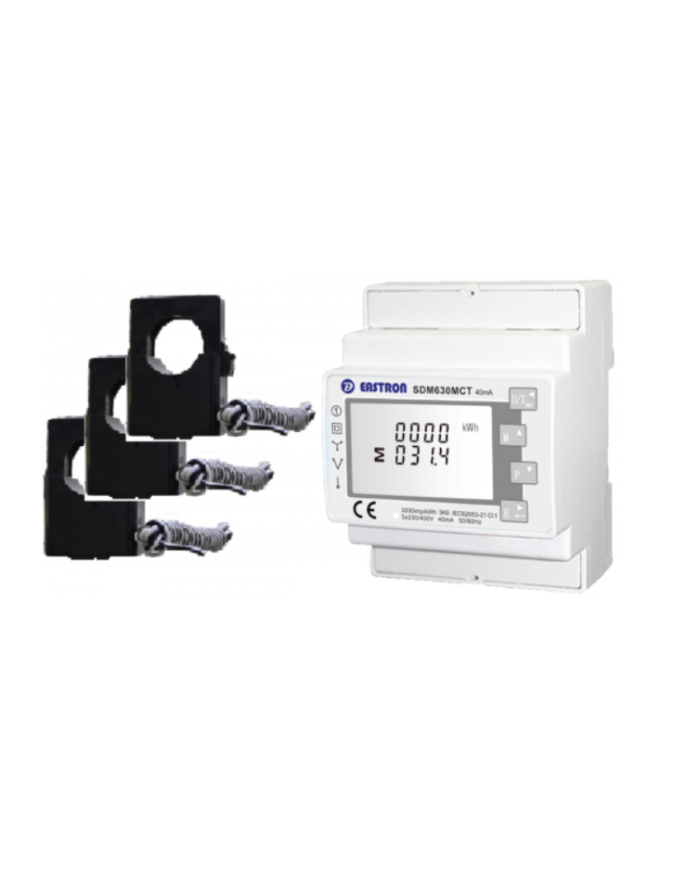

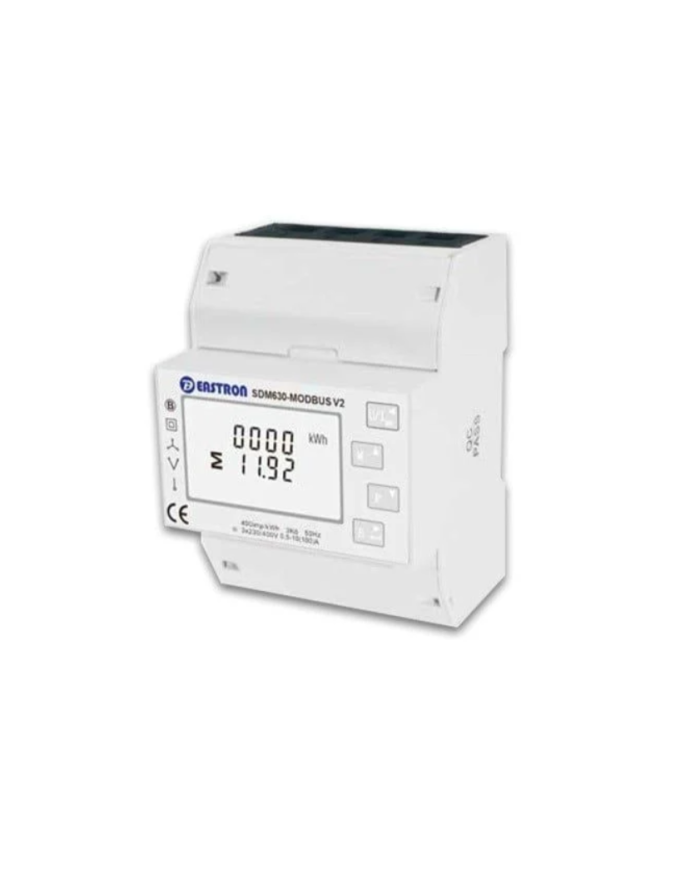

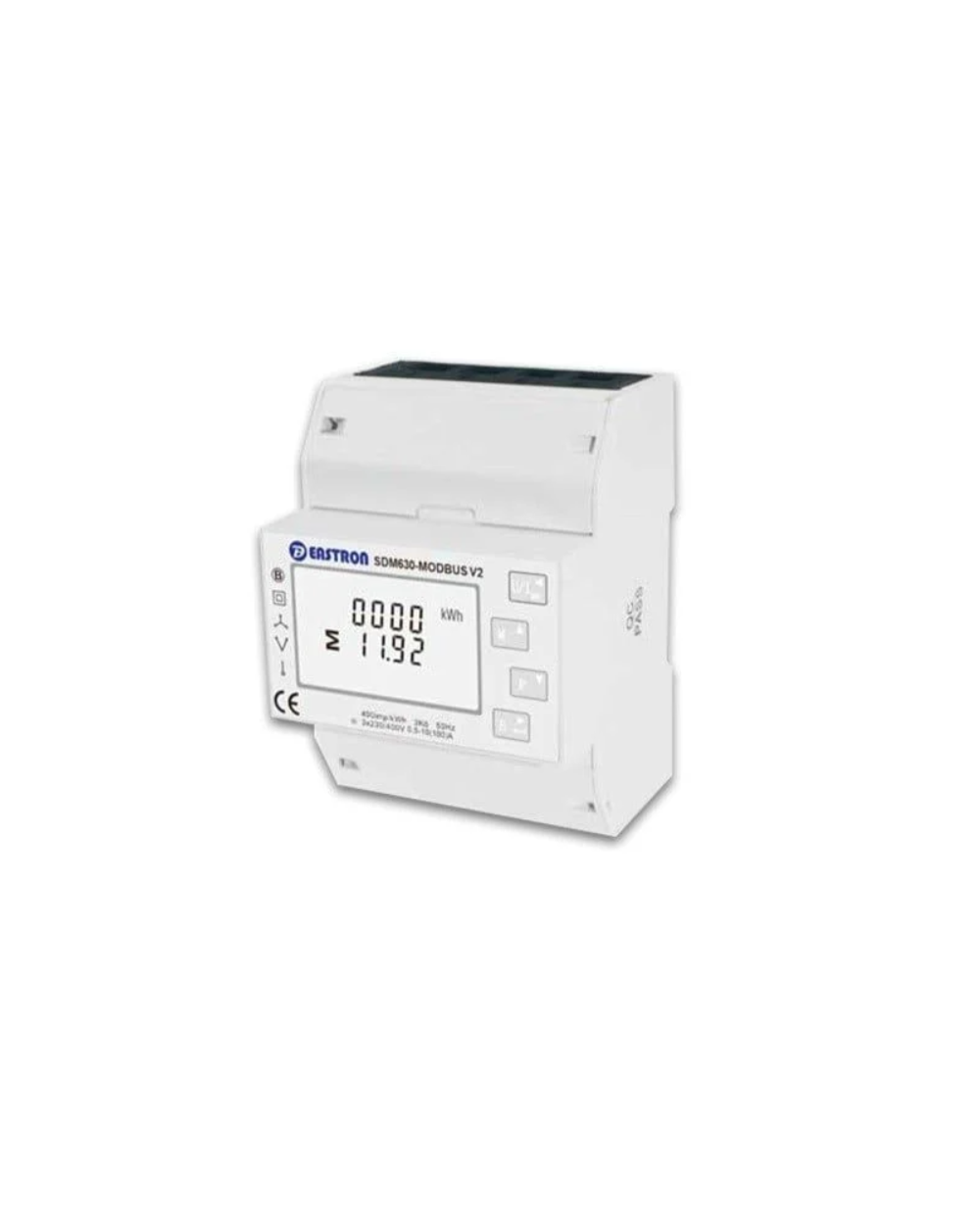

Growatt TPM-CT-E 0,5-10(100)A este un contor inteligent trifazat care măsoară energia indirect, prin trei transformatoare de curent externe montate pe conductorii de fază. Este construit pe baza hardware Eastron SDM630MCT-MA, se instalează pe șină DIN de 35 mm și transmite valorile măsurate către invertor prin interfața RS485, folosind protocolul Modbus RTU.

În sistemele fotovoltaice Growatt on-grid și hibride, contorul livrează invertorului puterea măsurată în punctul de racordare, ceea ce permite limitarea exportului în rețea și monitorizarea autoconsumului. Măsurarea bidirecțională separă energia importată de energia injectată, iar transformatoarele de curent permit montajul fără întreruperea cablurilor principale de alimentare.

• ✅ Măsurare indirectă cu 3 transformatoare de curent 100 A / 40 mA, diametru interior Ø16 mm
• ✅ Compatibil cu rețele 1P2W, 3P3W și 3P4W, conectare tipică 3P4W
• ✅ Comunicație RS485 Modbus RTU pentru funcțiile de limitare a exportului și zero-export
• ✅ Precizie clasa 1, cu 0,5% pe puterea activă raportat la capătul de scală
• ✅ Montaj rapid pe șină DIN de 35 mm, carcasă compactă pentru tablou electric
• ✅ Cablu RS485 de 15 m livrat ca accesoriu, împreună cu cele trei transformatoare

Specificații tehnice principale:

• Tip produs: contor inteligent trifazat cu transformatoare de curent externe
• Bază hardware: Eastron SDM630MCT-MA
• Tip rețea: 3P4W; măsoară 1P2W, 3P3W și 3P4W
• Tensiune nominală: 3×230/400 V AC
• Domeniu tensiune L-N: 100–289 V
• Domeniu tensiune L-L: 173–480 V
• Alimentare auxiliară: 85–275 V AC sau 120–380 V DC
• Marcaj curent: 0,5-10(100) A
• Transformatoare de curent: 3 bucăți, 100 A / 40 mA, diametru interior Ø16 mm, cablu 5 m
• Curent secundar CT: sub 40 mA
• Suprasarcină admisă: 20 × Imax timp de 0,5 s
• Precizie putere activă: 0,5% din capătul de scală
• Precizie putere reactivă: 1%
• Clasa de precizie: clasa 1
• Ieșire impulsuri: 3200 imp/kWh
• Comunicație: RS485, Modbus RTU
• Viteză de transmisie: 9600 bps implicit, până la 38400 bps
• Adresă Modbus implicită: 02
• Citire maximă energie: 9.999.999,9 kWh
• Montaj: șină DIN 35 mm

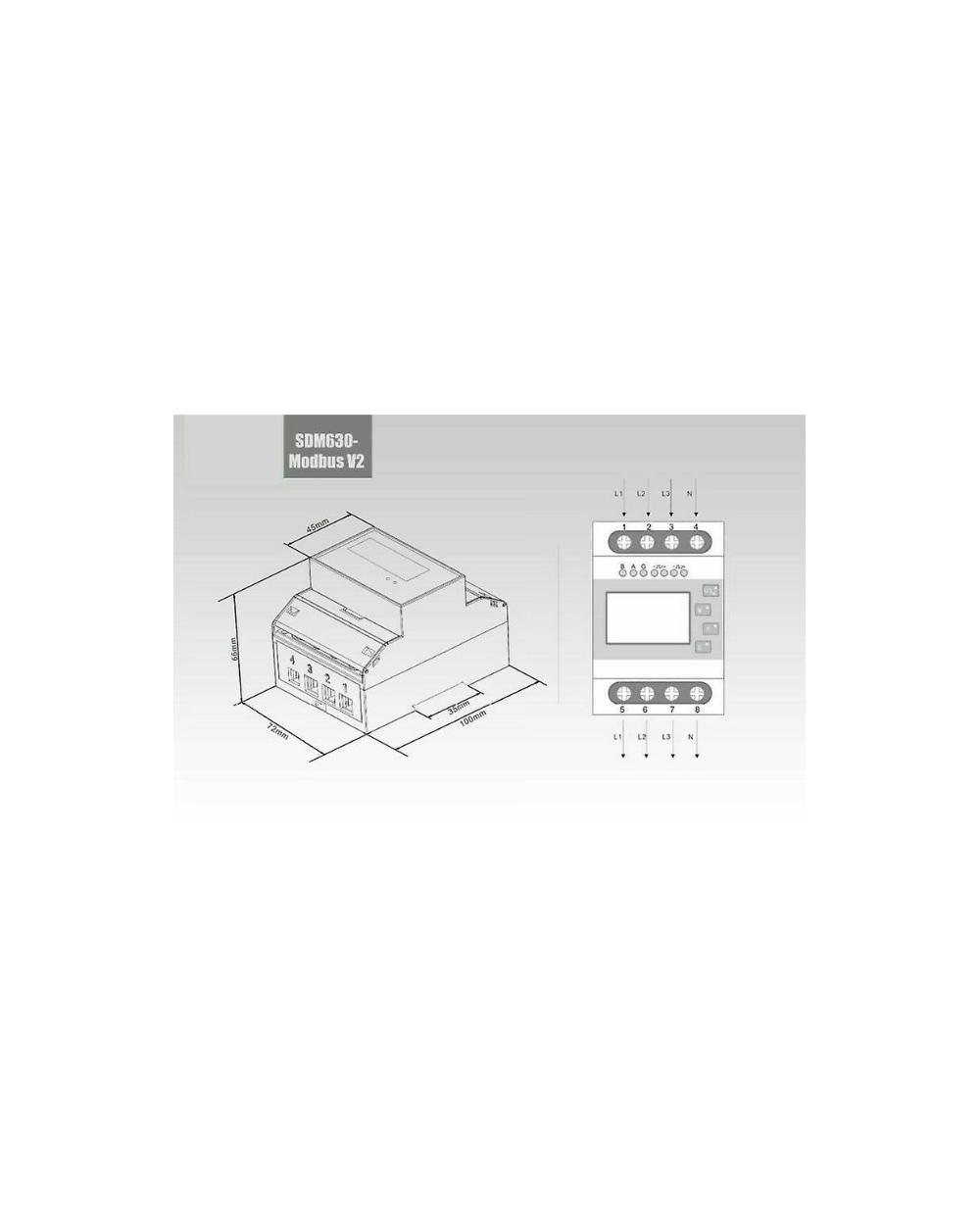

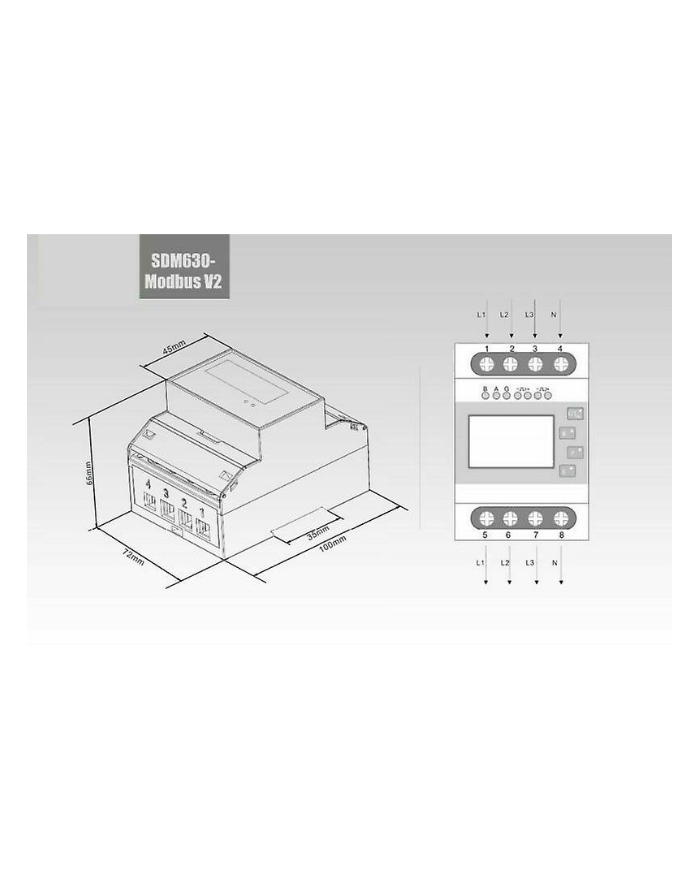

• Dimensiuni: 94,5 × 72 × 65 mm
• Greutate: 280 g
• Grad de protecție: IP51, destinat utilizării în interior
• Temperatură nominală de funcționare: -25…+55 °C
• Temperatură limită: -40…+70 °C
• Umiditate relativă: maxim 90%
• Categorie de supratensiune: CAT III
• Cablu RS485: 15 m inclus, lungime maximă 100 m, recomandat sub 25 m

Beneficii cheie:

• ✅ Reduceți factura la energie prin creșterea consumului propriu din producția fotovoltaică
• ✅ Respectați cerințele operatorului de rețea privind limitarea sau interzicerea injecției
• ✅ Montaj simplu, fără intervenție pe conductorii principali de alimentare
• ✅ Vizibilitate reală asupra fluxurilor de energie din locuință sau din firmă
• ✅ Integrare directă în ecosistemul Growatt, fără echipamente intermediare

Aplicații recomandate:

• Sisteme fotovoltaice trifazate rezidențiale cu invertoare Growatt on-grid sau hibride
• Instalații comerciale și industriale care necesită limitarea exportului în rețea
• Tablouri electrice unde curenții mari impun măsurarea prin transformatoare de curent
• Monitorizarea autoconsumului și a energiei importate din rețea
